آلیاژ ۶۰۶۳ آلومینیوم (خواص و کاربرد)

آلیاژ ۶۰۶۳ آلومینیوم (خواص و کاربرد)

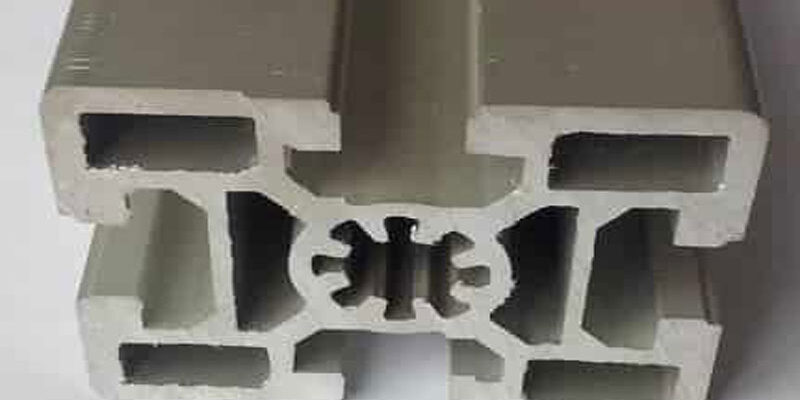

پروفیل آلومینیومی ساخته شده از آلیاژ 6063 آلومینیوم

پروفیل آلومینیومی از جنس آلیاژ ۶۰۶۳ آلومینیوم

آلیاژ آلومینیوم ۶۰۶۳

خصوصیات آلیاژ ۶۰۶۳ آلومینیوم:

  • سختی بالا
  • مقاومت به خوردگی بالا
  • کارپذیری بالا
  • خاصیت جوش‌پذیری خوب
  • مقاومت به خستگی بالا
  • شکل‌پذیری سرد بسیار خوب  در تمپر T5

کاربردهای آلیاژ ۶۰۶۳ آلومینیوم:

  • کاربرد‌های ساختمانی
  • رادیاتور‌ها و سیستم خنک کننده خودرو
  • مبلمان
  • نرده و پنجره‌های شناور
  • ساخت خودرو‌های باربری و تریلرها
  • کاربردهای پنوماتیک
  • لوله‌های آبیاری
  • در و پنجره و نمای ساختمانی
  • هیت سینک

عملیات پس از تولید:

  • ماشین کاری این آلیاژ متوسط است.
  • قابلیت شکل‌پذیری این آلیاژ هم در دمای سرد و هم در دمای گرم بسیار خوب است.
  • امکان جوشکاری با تمام روشهای جوشکاری فراهم است.
  • عملیات حرارتی محلولی در دمای ۹۹۰ درجه فارنهایت و سپس کوئنچ در آب سرد انجام می‌شود.
  • آلیاژ برای عملیات حرارتی رسوب سختی، به مدت ۱۸ ساعت در دمای ۳۲۰ درجه فارنهایت حرارت دهی شود و در دمای محیط خنک شود و در ادامه نیز به مدت ۸ ساعت در دمای ۳۲۰ درجه فارنهایت حرارت دهی و سپس در دمای محیط سرد شود.
  • برای فورج کردن در دمای ۷۵۰ تا ۹۰۰ درجه فارنهایت فورج شود.
  • کار گرم در دماهای ۵۰۰ تا ۷۰۰ درجه فارنهایت انجام شود.
  • سخت سازی از طریق پیرسازی انجام شود.
  • آنیل در دمای ۷۷۵ درجه فارنهایت و به مدت ۲ تا ۳ ساعت و سپس به صورت کنترل شده و با نرخ ۵۰ درجه در ساعت تا دمای ۵۰۰ درجه سرد شود. پس از آن سرد سازی در دمای اتاق انجام شود.
  • آلیاژهای ۶۰۶۳ آلومینیوم با عملیات حرارتی‌های مختلف به عنوان محصولات شرکت عصر صنعت موجود است از جمله O، T1، T5، T6 و T83. که این تنوع در مدل عملیات حرارتی، باعث ایجاد خواص متنوع مکانیکی و فیزیکی می‌گردد. از جمله خواصی که تغییر می‌کند می‌توان به استحکام کششی، استحکام تسلیم، استحکام خستگی و… اشاره کرد.

آلیاژ ۶۰۶۳ پر مصرف‌ترین آلیاژ گروه ۶۰۰۰ است که به دلیل اکسترودپذیری بسیار خوب آن در ساخت پروفیل‌های ساختمانی، قاب خودرو، سازه‌های پل‌های آلومینیومی و… به کار گرفته می‌شود.

بیش تر بخوانید:

←ورق آلومینیوم

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
